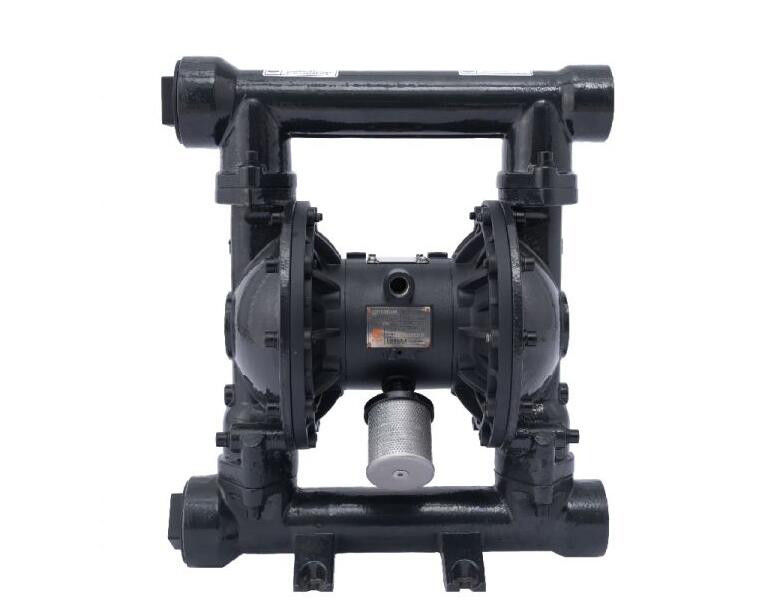

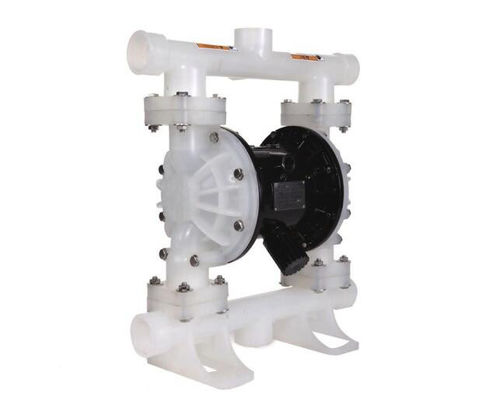

Pompa a diaframma di serie QBY3
La pompa a diaframma QBY3 è le pompe a diaframma che pneumatiche della terza generazione ci siamo sviluppati. Con qualità affidabile e tempo di impiego lungo, vibrazione a basso rumore e piccola, mai arresto, esecuzione fine sei vantaggi. Liquidi di pompaggio che possono scorrere, ma anche facile trasportare un certo medium scorrente, con la pompa, pompe sommergibili, proteggenti le pompe, pompe di fango ed altri macchinario ed impurità del trasporto molti vantaggi:
1. Nessun'acqua di irrigazione, aspirazione fino a 5 metri, testa fino a 70 metri, la pressione dello sbocco > 7bar
2. Ampi flusso e buona prestazione, che permette il diametro massimo della particella di 10 millimetri. Fango di pompaggio, impurità, usura minima sulla pompa
3. La testa, attraversa la valvola aperta per realizzare l'adeguamento stepless (regolatore di pressione fra 1-7bar)
4. La pompa non ha parti mobili, nessun guarnizioni, medium esaurito diaframmi e la pompa che esegue le parti, medium di lavoro completamente è separata dal mezzo trasmissivo non perde. I media tossici, volatili o corrosivi così di pompaggio, non causeranno l'inquinamento ambientale ed il pericolo alla sicurezza personale.
5. Non abbia posti infiammabili ed esplosivi dell'elettricità, sicuri ed affidabili.
6. Può essere immerso nel medium.
7. La fermata di facile impiego, affidabile, aperta semplicemente aperta e chiudere la valvola a gas, neppure per i lungi periodi a causa dell'incidente o della fermata improvvisa che corre senza media non provocherà il danneggiamento della pompa, una volta il sovraccarico, la pompa automaticamente interromperà, con la prestazione di autoprotezione, quando il carico è di nuovo al normale e può cominciare automaticamente correre.
8. La struttura semplice, parti più di meno d'uso, la pompa è semplice installare, manutenzione facile, pompante il medium non può entr inare contatto con la valvola e la leva di coppia ed altre parti mobili, a differenza di altri tipi di pompe dovuto il rotore, pistone, l'ingranaggio, pala che lascia altre parti della prestazione di usura del declino graduale
9. Può trasmettere il liquido adesivo (viscosità di meno di 10.000 cps)
10. Questa pompa funziona senza lubrificazione a olio, anche girante al minimo; non ha influenza sulla pompa, che è una caratteristica importante di questa pompa.
Applicazione
1. Industria chimica: acidi, basi, solventi, sospensioni, dispersione
2. industria petrochimica: petrolio greggio, petrolio pesante, grasso, fango, fango, ecc.
3. industria delle vernici: resine, solventi, coloranti, pitture, ecc.
4. industria chimica quotidiana: i detersivi, sciampi, lozioni, screma, creme per le mani, tensioattivo.
5. ceramica: fango, residui ceramici, calce, residui dell'argilla.
6. industria estrattiva: residui del carbone, magma, fango, mortaio, esplosivi a impasto liquido, lubrificanti, ecc.
7. trattamento delle acque: calce, sedimento molle, acque luride, prodotti chimici, acque reflue.
8. industria alimentare: cioccolato semisolido liquido, sale, aceto, sciroppo, olio vegetale, olio di soia, miele, sangue animale.
9. industria delle bevande: lievito, sciroppi, concentrati, miscela liquida, vino, succo di frutta, sciroppo di amido, ecc.
10. industria farmaceutica: solventi, acidi, alcali, liquido dell'estratto della pianta, unguento, plasma ed altre medicine liquide.
11. carta: un raccoglitore, resina, pittura, inchiostro, pittura, quale il perossido di idrogeno.
12. Elettronica: solventi, placcando liquido, liquido di pulizia per la pulizia, acido solforico, acido nitrico, acido residuo, acidi corrosivi, lucidanti.
industria 13.textile: tinture chimiche, resine, gomma ecc.
14.Construction: residui dell'acqua, adesivi della piastrella di ceramica, polpa della roccia, rivestimenti del soffitto, ecc.
industria 15.Car: la lucidatura screma, petroli, liquidi refrigeranti, pittura automobilistica, pittura a emulsione dell'olio, vernice, i chiari additivi di ispezione, liquido di sgrassamento, pittura, ecc…
industria 16.Furniture: adesivi, vernici, dispersioni, solventi, pitture, colla di legno bianca, epossiresina, raccoglitore dell'amido.
17.Metallurgy, colata ed industria di tintura: i residui, gli idrossidi ed i carburi del metallo vogliono, polpa di lavaggio della polvere.
Parametri di pompa-prestazione del diaframma di serie QBY3
| Modello no. |
Max Flow |
Max Flow |
Testa |
Pressione dello sbocco |
Aspirazione |
Diametro della particella |
Pressione del rifornimento |
Consumo dell'aria |
| (m3/h) |
LPM |
(m) |
(kgf/cm2) |
(m) |
(millimetro) |
(kbf/cm2) |
(m3/min) |
| QBY3-10 |
1,1 |
18,9 |
70 |
2.5-3 |
7 |
10 |
7 |
0,3 |
| QBY3-15 |
1,1 |
18,9 |
70 |
2.5-3 |
7 |
15 |
7 |
0,3 |
| QBY3-20 |
3,4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0,6 |
| QBY3-25 |
3,4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0,6 |
| QBY3-25A |
9 |
151 |
84 |
5,4 |
8,4 |
25 |
8,4 |
0,9 |
| QBY3-32 |
9 |
151 |
84 |
5,4 |
8,4 |
32 |
8,4 |
0,9 |
| QBY3-40 |
9 |
151 |
84 |
5,4 |
8,4 |
40 |
8,4 |
1,5 |
| QBY3-50 |
22 |
378,5 |
84 |
5,48 |
8,4 |
50 |
8,4 |
1,5 |
| QBY3-65 |
22 |
378,5 |
84 |
5,48 |
8,4 |
65 |
8,4 |
1,5 |
| QBY3-80 |
34 |
568 |
84 |
5,48 |
8,4 |
80 |
8,4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5,48 |
8,4 |
100 |
8,4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8,4 |
125 |
8,4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8,4 |
150 |
8,4 |
5 |
